| 起源の場所: | 株洲市、中国 |
|---|---|
| ブランド名: | LING FENG |
| 証明: | ISO9001: 2015 |
| 最小注文数量: | 1KG |
| 価格: | Negotiable |
| パッケージの詳細: | スチール ドラム |
| 受渡し時間: | 交渉可能 |
| 支払条件: | 交渉可能 |
| 供給の能力: | 200 MT/year |
| 材料: | 超硬合金の添加物 | 機能: | WCの穀物の焼結プロセスを育ちましたり、得ます高力および高い硬度を制御して下さい。 |
|---|---|---|---|
| 物質的なタイプ: | 炭化物の粉、混合の炭化物の堅実なソリューションの粉に金属をかぶせて下さい | 出現: | 粉 |
| パッキング: | Streelのドラム | 適用: | 切削工具、メタル・セラミック、等。 |
| ハイライト: | WC Co混合の炭化物の固体,抑制剤の混合物の炭化物の堅実なソリューション,WC Coは混合の炭化物の固体をセメントで接合していた |
||

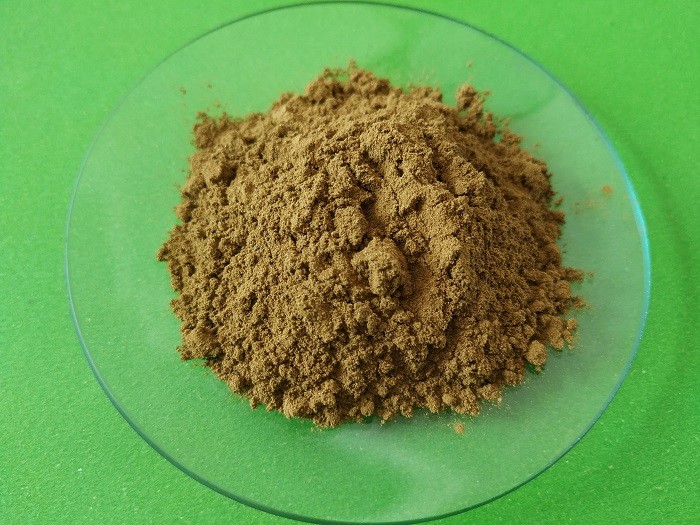

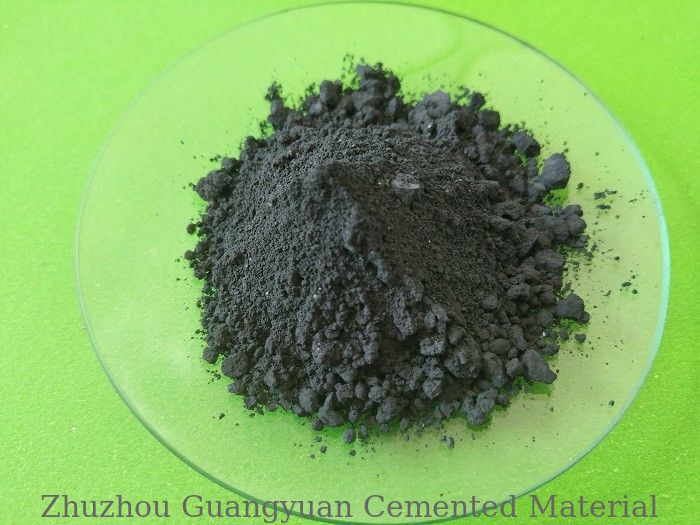

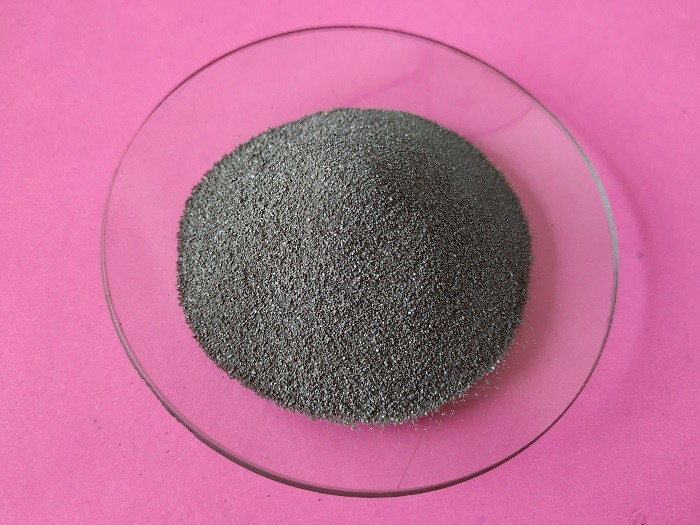

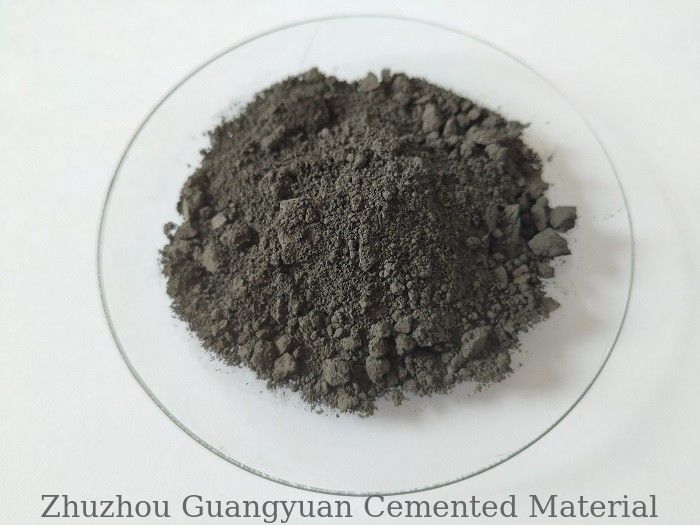

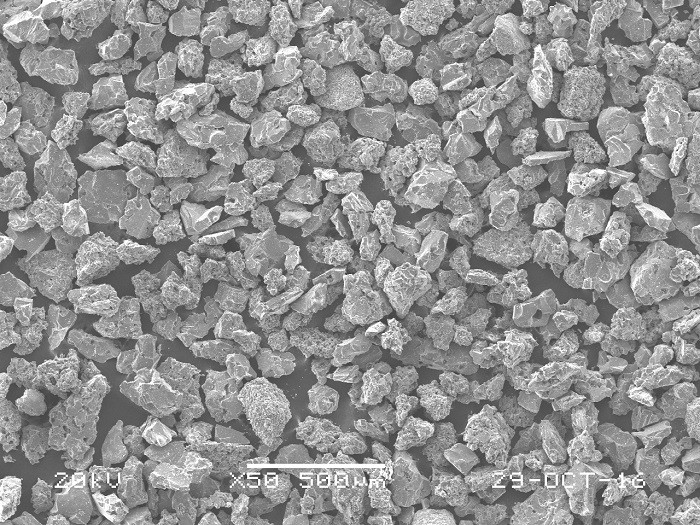

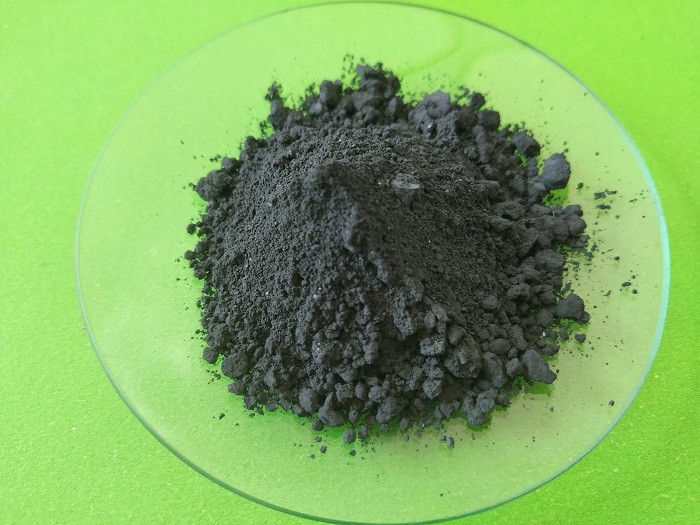

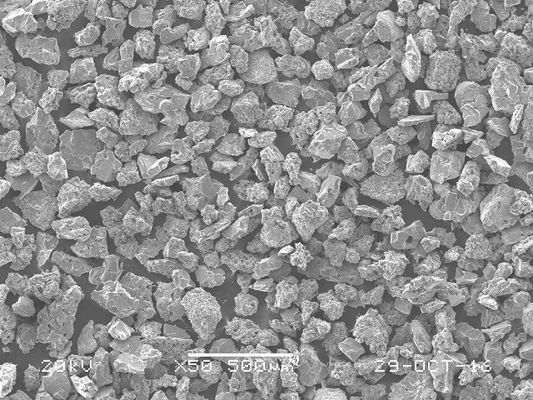

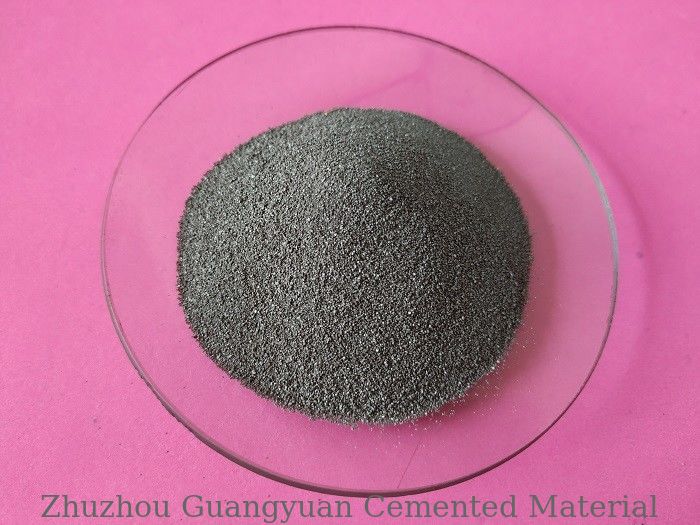

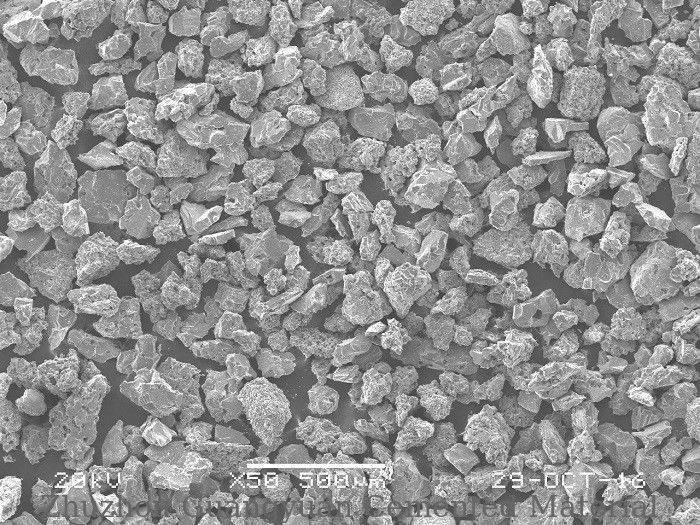

超硬合金の添加物、金属の炭化物、WC Coの粒子の抑制剤は超硬合金、混合物の炭化物の堅実なソリューションを
効果的にWCの穀物の焼結プロセスを制御するために、得る高力を育てばultrafine超硬合金の高い硬度は、スキャンの電子顕微鏡検査（sem）を使用して、ultra-fine WCの粒成長の抑制剤WC CoのVC/Cr3C2そして焼結の温度の別の多くの一部分そして比率を調査する抗張機械およびロックウェル硬度のメートル微細構造の超硬合金を、ultrafine超硬合金の試験結果と結合される影響の機械特性はVC/Cr3C2粒成長の抑制剤のメカニズムで分析される。結果は、超良い超硬合金WCの結晶粒度の配分のVC/Cr3C2粒成長の抑制剤の適切な量を加えて、明らかなgroupWeaving欠陥がないことを、合金持っている罰金およびユニフォームの微細構造および優秀な機械特性を示す。0.2% VC/Cr3C2の1450 ultrafine WCの℃の準備の粒成長の抑制剤0.5% （多くの一部分）焼結の- 12 Coの炭化物の3710 mpaの曲がる強さ、硬度（HRA）の粒成長の抑制剤のための91.5 VC/Cr3C2メカニズム時:WCとのVC主要な反作用は堅実なソリューションを発生させる（Wは結合のphaseLowのWCの容解性にWC/Coインターフェイスで、V） C、WC/Coインターフェイスを、つなぎ段階のCr3C2主要な堅実なソリューション減らすことができる導く集まった。従って2の結合された行為は接着段階のWCの分解そして沈殿物プロセスを減速し、焼結プロセスのWCの穀物の成長を禁じる。
私達に別の種類の金属の炭化物が、含んでいるタンタルの炭化物の粉（TAC）、ニオブの炭化物の粉（NBC）、チタニウムの炭化物の粉（TiC）、クロムの炭化物の粉（Cr3C2）、バナジウム炭化物の粉（VC）、モリブデンの炭化物の粉（MoC）をあり、混合物の炭化物の固体solutioncは、タンタル ニオブの炭化物の堅実なソリューションの粉（Ta+Nbを含んでいる炭化物）、 クロム（W+Ti+Taが付いているタングステン チタニウム タンタルの炭化物の堅実なソリューションの粉 炭化物 + Cr）、 タングステン チタニウム タンタル（ニオブ）の炭化物の堅実なソリューションの粉（W+Ti+Ta/Nbの炭化物+ Cr）、 タングステン チタニウムの炭化物の堅実なソリューションの粉（W+Tiの炭化物）。
1.タンタルの炭化物の粉
| 等級 | FTaC-1 | FTaC-2 | |
|
主要な内容%
|
Ta （Nb） C | >99.5 | >99.5 |
| T.C. | >6.20 | >6.20 | |
| F.C. | <0.15 | <0.15 | |
|
不純物内容% MAXの |
Nb | 0.15 | 0.15 |
| Fe | 0.08 | 0.08 | |
| Si | 0.015 | 0.015 | |
| O | 0.40 | 0.20 | |
| N | 0.05 | 0.05 | |
| Na | 0.015 | 0.015 | |
| カリフォルニア | 0.015 | 0.015 | |
| Fsss （um） | ≤1.0 | 1.5±0.5 | |
| 等級 | FNbC-1 | FNbC-2 | NBCC 3 | |
|
不純物内容% MAX |
T.C. | 11.0±0.5 | 11.0±0.5 | 11.0±0.5 |
| F.C. | 0.20 | 0.20 | 0.10 | |
| O | 0.80 | 0.30 | 0.10 | |
| N | 0.15 | 0.15 | 0.15 | |
| Ta | 0.25 | 0.25 | 0.25 | |
| チタニウム | 0.02 | 0.02 | 0.02 | |
| Si | 0.01 | 0.01 | 0.01 | |
| Fe | 0.15 | 0.15 | 0.40 | |
| カリフォルニア | 0.01 | 0.01 | 0.01 | |
| Fsss （um） | 1.20±0.30 | 3.0±1.0 | -- | |
|
ふるいのサイズの NBCC 3 （網） |
-60/+325、- 100/+200、-200/+325、-325 （negotiatはある場合もある | |||
|
等級
|
（TaNb） C 80:20 |
（TaNb） C 60:40 |
（TaNb） C 90:10 |
（TaNb） C 70:30 |
|
主要な内容% |
Ta | 71±1.5 | 56±1.3 | 84.4±1.5 | 65.6±1.5 |
| Nb | 20.6±1.0 | 35±1.3 | 8.85±1.0 | 26.6±1.2 | |
| T.C. | 7.2±0.5 | 8.1±0.5 | 6.75±0.5 | 7.8±0.5 | |
| F.C. | <0.15 | <0.15 | <0.15 | <0.15 | |
|
|
Co | 0.15 | 0.15 | 0.15 | 0.15 |
| Si | 0.02 | 0.02 | 0.01 | 0.01 | |
| Fe | 0.15 | 0.15 | 0.15 | 0.15 | |
| カリフォルニア | 0.01 | 0.01 | 0.01 | 0.01 | |
| Al | 0.015 | 0.015 | 0.015 | 0.015 | |
| N | 0.20 | 0.20 | 0.20 | 0.20 | |
| S | 0.03 | 0.03 | 0.03 | 0.03 | |
| O | 0.25 | 0.25 | 0.25 | 0.25 | |
| チタニウム | 0.05 | 0.05 | 0.05 | 0.05 | |
| Fsssのサイズ（um） | 2.50±1.50 | 2.50±1.50 | 2.50±1.50 | 2.50±1.50 | |
4. クロムが付いているタングステン チタニウム タンタルの炭化物の堅実なソリューションの粉。
| 等級 | YH1CK | YH2CK | YH3CK | |
|
本管 内容% |
チタニウム | 19.6±0.5 | 22.6±0.5 | 25.1±0.5 |
| Ta | 35.5±0.5 | 27.0±0.5 | 20.0±0.5 | |
| T.C. | 9.6±0.2 | 10.2±0.2 | 10.6±0.2 | |
| F.C. | <0.40 | <0.40 | <0.40 | |
| Cr | 0.14-0.22 | 0.16-0.26 | 0.14-0.25 | |
| W | バランス | バランス | バランス | |
|
MAX |
Fe | 0.10 | 0.10 | 0.10 |
| Na | 0.005 | 0.005 | 0.005 | |
| K | 0.005 | 0.005 | 0.005 | |
| S | 0.03 | 0.03 | 0.03 | |
| O | 0.30 | 0.30 | 0.30 | |
| N | 0.25 | 0.25 | 0.25 | |
| Fsssのサイズ（um） | ≤1.0 | ≤1.0 | ≤1.0 | |
| 等級 | 4K29 | 4K34 | 4K11 | 4K10 | YS30 | 4K12 | |
|
内容% |
チタニウム | 29.4±0.5 | 35.0±0.5 | 10.4±0.5 | 32.0±0.5 | 26.5±0.5 | 12.0±0.5 |
| W | 36.0±1.0 | -- | 63.0±1.5 | 45.5±1.5 | バランス | バランス | |
| T.C. | 11.2±0.2 | 12.0±0.2 | 7.8±0.3 | 12.1±0.3 | 10.8±0.2 | 7.8±0.4 | |
| F.C. | <0.30 | <0.20 | <0.60 | -- | <0.30 | <0.60 | |
| Ta | 22.4-23.4 | 52.5-53.5 | 17.6-18.6 | <0.30 | 30.7-31.7 | 24.0-26.0 | |
| Nb | -- | -- | -- | 10.0±0.5 | -- | -- | |
|
MAX |
Fe | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.15 |
| Na | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | |
| K | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | |
| S | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 | |
| O | 0.30 | 0.30 | 0.30 | 0.30 | 0.30 | 0.30 | |
| N | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 | |
| Fsssのサイズ（um） | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | |
6. タングステン チタニウムの炭化物の堅実なソリューションの粉
| 等級 | 4K32 | 4K40 | 4K24 | 4K64 | |
|
構成% |
チタニウム | 32±0.5 | 39.5±1.5 | 24.0±0.5 | 63.5±1.5 |
| W | 56.0±1.0 | 47.0±1.5 | 65.0±1.5 | 19.5±1.5 | |
| T.C. | 11.2±0.2 | 12.4±0.3 | 10.2±0.5 | 16.5±0.5 | |
| F.C. | <0.2 | <0.5 | <0.4 | <0.60 | |
|
不純物内容 MAX %の |
Fe | 0.10 | 0.10 | 0.10 | 0.1 |
| Mo | 0.10 | 0.10 | 0.10 | 0.10 | |
| Si | 0.005 | 0.005 | 0.005 | 0.005 | |
| Co | 0.05 | 0.05 | 0.05 | 0.05 | |
| Na | 0.005 | 0.005 | 0.005 | 0.005 | |
| K | 0.005 | 0.005 | 0.005 | 0.005 | |
| カリフォルニア | 0.01 | 0.01 | 0.01 | 0.01 | |
| S | 0.03 | 0.03 | 0.03 | 0.03 | |
| O | 0.30 | 0.30 | 0.30 | 0.50 | |
| N | 0.50 | 0.50 | 0.50 | 0.50 | |
| 段階の構成 | 単一フェーズ | 単一フェーズ | 単一フェーズ | 単一フェーズ | |
| Fsssのサイズ（um） | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | |
7. バナジウム炭化物の粉
| 等級 | FVC-1 | FVC-2 | FVC-3 | VC-C-4 | |
|
不純物内容 MAX %の |
T.C. | >16.8 | >16.8 | >16.8 | >16.8 |
| F.C. | <1.0 | <1.0 | <1.0 | <0.80 | |
| O | <1.20 | <0.50 | <0.30 | <0.30 | |
| N | 0.30 | 0.40 | 0.40 | 0.40 | |
| Fe | 0.15 | 0.15 | 0.15 | 0.40 | |
| カリフォルニア | 0.05 | 0.05 | 0.05 | 0.05 | |
| Al | 0.02 | 0.02 | 0.02 | 0.02 | |
| Si | 0.05 | 0.05 | 0.05 | 0.20 | |
| Na | 0.01 | 0.01 | 0.01 | 0.01 | |
| Fsssのサイズ（um） | 1.0±0.20 | 1.5±0.5 | 3.0±1.0 | -- | |
| VC-C-4 （網）のふるいのサイズ |
-60/+325、- 100/+200、-200/+325、-325 （交渉することができる） |
||||
8.チタニウムの炭化物の窒化物の粉
| 等級 | TiCN （3:7） | TiCN （4:6） | TiCN （5:5） | TiCN （6:4） | TiCN （7:3） | |||||||||||
|
不純物content% MAX |
T.C. | 6.9±0.3 | 8.5±0.8 | 10.0±0.5 | 11.8±0.8 | 13.5±0.5 | ||||||||||
| F.C. | <0.3 | <0.3 | <0.2 | <0.3 | <0.3 | <0.2 | <0.3 | <0.3 | <0.2 | <0.3 | <0.3 | <0.3 | <0.3 | <0.3 | <0.3 | |
| N | 13.0-14.0 | 12.0-13.5 | 10.8-11.8 | 8.5-9.8 | 6.8-7.8 | |||||||||||
| O | <1.0 | <0.8 | <0.3 | <1.0 | <0.8 | <0.3 | <1.0 | <0.8 | <0.3 | <1.0 | <0.8 | <0.3 | <1.0 | <0.8 | <0.3 | |
| Fe | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |||||||||||
| Fsssのサイズ（um） | <1.0 | 1.5±0.5 | 3.0±1.0 | <1.0 | 1.5±0.5 | 3.0±1.0 | <1.0 | 1.5±0.5 | 3.0±1.0 | <1.0 | 1.5±0.5 | 3.0±1.0 | <1.0 | 1.5±0.5 | 3.0±1.0 | |
9.チタニウムの窒化物の粉
| 等級 | FTiN-1 | FTiN-2 | FTiN-3 | |
|
不純物content% MAX |
T.C. | <0.80 | <0.80 | <0.80 |
| N | >20.5 | >20.5 | >20.5 | |
| O | <1.0 | <0.8 | <0.5 | |
| Fe | <0.20 | <0.20 | <0.20 | |
| Fsssのサイズ（um） | <1.0 | 1.5±0.5 | 3.0±1.0 | |
10.クロムの炭化物の粉
| 等級 | FCr3C2-1 | FCr3C2-2 | FCr3C2-3 | Cr3C2-C-4 | |
|
不純物内容% MAXの |
T.C. | >12.8 | >12.8 | >12.8 | >12.8 |
| F.C. | <0.30 | <0.35 | <0.35 | <0.30 | |
| O | <2.0 | <0.80 | <0.35 | <0.35 | |
| N | 0.1 | 0.1 | 0.1 | 0.1 | |
| Fe | 0.15 | 0.15 | 0.15 | 0.4 | |
| カリフォルニア | 0.02 | 0.02 | 0.02 | 0.1 | |
| Si | 0.05 | 0.05 | 0.05 | 0.1 | |
| Mo | 0.05 | 0.05 | 0.05 | 0.05 | |
| Fsssのサイズ（um） | <1.0 | 1.5±0.50 | 3.0±1.0 | -- | |
| Cr3C2-C-4 （mes）のふるいのサイズ |
-60/+325、- 100/+200、-200/+325、-325 （交渉することができる）
|
||||
11.チタニウムの炭化物の粉
| 等級 | FTiC-1 | FTiC-2 | FTiC-3 | TiC-C-4 | |
|
不純物内容% |
T.C | >19.0 | >19.0 | >18.8 | >18.8 |
| F.C | <0.50 | <0.50 | <0.50 | <0.50 | |
| O | 1.2 | 0.8 | 0.6 | 0.3 | |
| N | 0.6 | 0.6 | 0.6 | 0.6 | |
| Fe | 0.2 | 0.15 | 0.15 | 0.4 | |
| Si | 0.02 | 0.02 | 0.02 | 0.02 | |
| カリフォルニア | 0.02 | 0.02 | 0.02 | 0.02 | |
| Fsssのサイズ（um） | <1.0 | 1.5±0.50 | 3.0±1.0 | -- | |
| TiC-C-4 （網）のふるいのサイズ | -60/+325、- 100/+200、-200/+325、-325 （交渉することができる） | ||||
12。 モリブデンの炭化物の粉
| 等級 | FMo2C-1 | FMo2C-2 | Mo2C-C-3 | ||
|
不純物content% |
T.C | >5.80 | >5.80 | >5.80 | |
| F.C | <0.20 | <0.20 | <0.20 | ||
| O | 0.5 | 0.3 | 0.2 | ||
| Fe | 0.2 | 0.2 | 0.4 | ||
| Fsssのサイズ（um） | 1.5±0.5 | 3.0±1.0 | -- | ||
| Mo2C-C-3 （網）のふるいのサイズ | -60/+325、- 100/+200、-200/+325、-325 （交渉することができる | ||||
